Ürün ayrıntıları:
|
| Malzeme: | Paslanmaz Çelik, karbon çeliği | Bağ: | Kaynak |
|---|---|---|---|
| Boy: | 1/8' ~ 6' | Başvuru: | Boruları bağlayın |
| Paketleme: | STANDART PAKETLEME | Baskı yapmak: | Orta Basınç |
| Vurgulamak: | 3000LBS 45 Derece Boru Dirsek,ASME B16.9 45 Derece Boru Dirsek,ASTM A234 45 Derece Boru Dirsek |
||

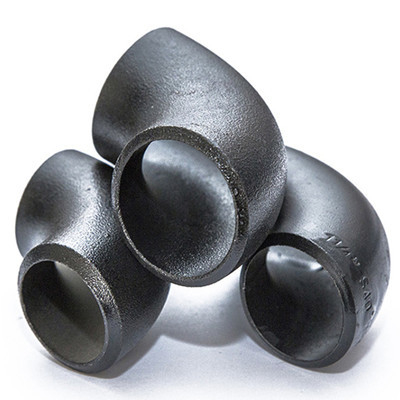

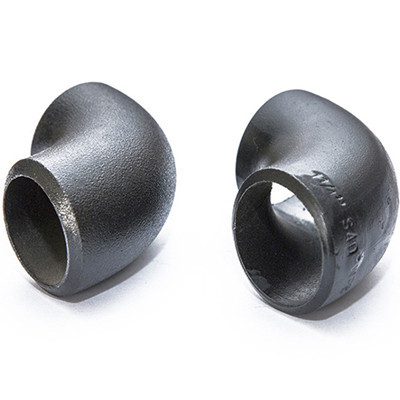

Yüksek basınç dirseği, yüksek basınçlı boru hattının dönüşünde farklı açılarda döndürmek için kullanılan bir çeşit boru bağlantı elemanıdır.Yüksek basınçlı boru hattı sisteminde kullanılan tüm boru bağlantı parçaları arasında, oran en büyüğüdür, yaklaşık %80'dir.
Yüksek basınçlı dirsek.Sıradan dirseğin duvar kalınlığından daha kalındır veya malzemenin yüksek basınç mukavemeti sıradan dirseğinkinden daha yüksektir.
Boyut: 1/2" - 80"
Çalışma basıncı: 0-1.0Mpa
Duvar kalınlığı: Sch5-Sch160 XXS
Malzeme: Karbon çeliği, alaşımlı çelik ve paslanmaz çelik
Standart: ANSI, ASME API5L, OCT, DIN ve JIS, vb.
ASME b16.9 ASTM a234 wpb 3000LBS 45 Derece Yüksek basınçlı dirsek teknik veri sayfası aşağıdaki gibidir:
| Boy | D | L | T | T1 |
| 19 | 19 | 28 | 1.25 | 1.5 |
| 25 | 25 | 33,5 | 1.25 | 1.5 |
| 32 | 32 | 41 | 1.25 | 1.5 |
| 38 | 38 | 48.5 | 1.25 | 1.5 |
| 45 | 45 | 56 | 1.5 | 2 |
| 51 | 51 | 60.5 | 1.5 | 1.65 |
| 57 | 57 | 65 | 1.5 | 2 |
| 63,5 | 63,5 | 65 | 1.5 | 2 |
| 76 | 76 | 77.5 | 1.65 | 2 |
| 89 | 89 | 89 | 2 | 2 |
| 102 | 102 | 102.5 | 1.65 | 2 |
| 108 | 108 | 107.5 | 2 | 2 |
Yüksek basınçlı dirsek, çokgen kesitli çokgen bir halka kabuğunu veya kapalı uçlu çokgen sektör kabuğunu kaynaklamak içindir.
Basınç ortamı içeri doldurulduktan sonra iç basınç uygulanır.İç basıncın etkisi altında, kesit kademeli olarak çokgenden daireye değişir ve sonunda dairesel bir halka kabuğu haline gelir.
Gerekirse, dairesel bir halka kabuk, 4 90 dirsek veya 6 60 yüksek basınçlı dirsek veya diğer özelliklere sahip yüksek basınçlı dirsekler halinde kesilebilir.
Yüksek basınçlı dirsekler genellikle petrol, doğal gaz, havacılık, gemi yapımı, kimya endüstrisi, hidroelektrik, yangından korunma, inşaat, kazan ve diğer endüstrilerdeki boru hattı serileri için uygundur.
