Ürün ayrıntıları:
|
| Ürün adı: | Yüksek basınçlı dirsek | Malzeme: | Paslanmaz Çelik, karbon çelik |
|---|---|---|---|
| şekil: | Eşit | Bağ: | kaynak |
| teknik: | ALIN KAYNAK | Standart: | DIN, ANSI, ASTM, JIS, GB |
| boyut: | Özel Boyut | Uygulama: | Kimya, İnşaat |
| paketleme: | tahta sandık, Çantalar | renk: | Gümüş |
| Vurgulamak: | SS Paslanmaz Çelik Soket Kaynaklı Bağlantı Elemanları,DIN Paslanmaz Çelik Soket Kaynaklı Bağlantı Elemanları,SS Yüksek Basınçlı Dirsek |
||

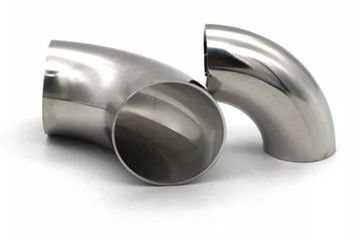

Yüksek basınçlı dirsek, yüksek basınçlı boru hattının döndürülmesinde kullanılan bir çeşit boru bağlantı elemanıdır.Yüksek basınçlı boru hattı sisteminde kullanılan tüm boru bağlantı parçalarında oran yaklaşık% 80'dir.Genel yüksek basınçlı dirseğin duvar kalınlığı genel dirseğe göre daha kalındır ve malzemenin yüksek basınç dayanımı genel dirsekten daha yüksek olabilir.Yüksek basınçlı boru hattı kurulumunda yüksek basınçlı dirsek gereksinimleri, daha yüksek gereksinimleri ve daha katı kuralları olan orta ve düşük basınçlı boru hattı kurulumundan oldukça farklıdır.
SS Soket Kaynaklı Bağlantı Elemanları Yüksek basınçlı dirsek aşağıdaki gibi teknik veri sayfası:
| Nominal Boru Boyutu | Merkezden Sona | Merkezden merkeze | Uçtan uca | |||||
| HF | P | K | ||||||
| DN | NPS | LR | LR | SR | LR | SR | LR | SR |
| 15 | 1/2 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 3/4 | 19 | 38 | - | 76 | - | 51 | - |
| 25 | 1 | 22 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 25 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 1 1/2 | 29 | 57 | 38 | 114 | 76 | 83 | 62 |
| 50 | 2 | 35 | 76 | 51 | 152 | 102 | 106 | 81 |
| 65 | 2 1/2 | 44 | 96 | 64 | 190 | 127 | 132 | 100 |
| 80 | 3 | 51 | 114 | 76 | 229 | 152 | 159 | 121 |
| 90 | 3 1/2 | 57 | 123 | 89 | 267 | 178 | 1B4 | 140 |
| 100 | 4 | 64 | 152 | 102 | 305 | 203 | 210 | 159 |
| 125 | 5 | 79 | 190 | 127 | 381 | 254 | 262 | 19? |
| 150 | 6 | 96 | 229 | 152 | 457 | 305 | 313 | 237 |
| 200 | 8 | 127 | 3C6 | 203 | 610 | 406 | 414 | 313 |
| 250 | 10 | 159 | 381 | 254 | 762 | 508 | 518 | 391 |
| 300 | 12 | 190 | 457 | 306 | 914 | 610 | 619 | 497 |
Şartname:
| DN | Dış çap | Merkezden uca boyutlar | |
| Bir dizi | B Serisi | Uzun yarıçap | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
Standart: DIN, ANSI, ASTM, JIS, GB
Boyut: Özel Boyut
Uygulama: Kimya, İnşaat
Ambalaj: tahta sandık, Çantalar
Yüksek basınçlı dirsek, şekillendirme sürecinde özel dirsek itici, mandrel ve ısıtma cihazının, iticinin itmesi ile kalıp üzerindeki boşluğun ileriye doğru hareket ettirilmesi ve harekette ısıtılması, genişletilmesi ve zikzak hale getirilmesi için seçildiği bir işlemdir.Yüksek basınçlı dirseğin deformasyon özelliği, metal malzemenin hacminin plastik deformasyondan önce ve sonra değişmeden kaldığı kanuna göre boş tüpün çapını doğrulamaktır.Seçilen boş tüpün çapı, dirseğin çapından daha küçük.Boşluğun deformasyon işlemi, iç arkta sıkıştırılmış metal akışını sağlamak ve çap genişlemesinden dolayı incelmiş olan diğer kısımları telafi etmek için mandrel ile kontrol edilir ve daha sonra üniform duvar kalınlığına sahip dirsek elde edilir.
a.Plastik kabarcıklı torba paketi b. Dokuma çanta paketi c. Palet d.Özelleştirildi.
Çelik yassı fabrikamız yüksek üretim kabiliyetine sahiptir, teslimat süresi küçük miktar için 30 gündür veya bunun için acele ederseniz, nakliye tarihinizi ayarlayabilir ve karşılayabiliriz.
